viernes, 8 de diciembre de 2017

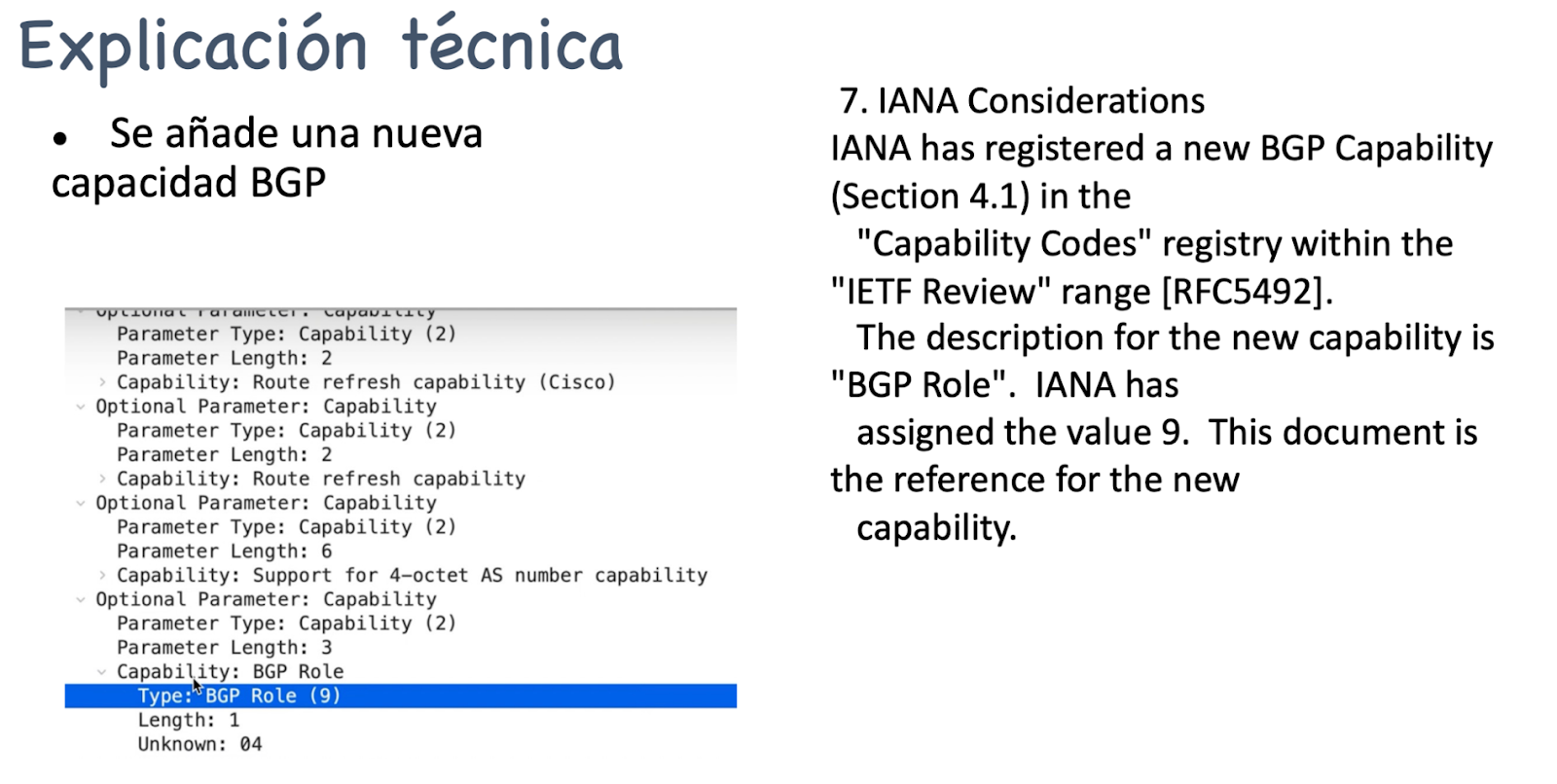

Comando oculto en Cisco. Deshabilitar negociacion de capacidad BGP

neighbor x.x.x.x dont-capability-negotiate

More info:
http://www.cisco.com/c/en/us/support/docs/ip/border-gateway-protocol-bgp/116189-problemsolution-technology-00.html

jueves, 23 de marzo de 2017

BGP: Filtrar por tamaño de la red en BGP, he ahí el dilema

Introducción
 El equipo de I+D del área técnica y WARP redactaron en conjunto el presente artículo basado en algunos incidentes gestionados por el centro de respuestas de LACNIC.
 En el mundo de BGP existen decenas de maneras para filtrar prefijos. El objetivo del presente post mostrar una serie de recomendaciones para tener una red más estable, no perder conectividad con ciertos destino y reducir el número de quejas en nuestro NOC.


Situación identificada
  Muchos ISPs no pueden recibir la full routing table de BGP (para el dia de hoy consta de ~610.000 prefijos IPv4) en sus enrutadores.
  Lo anterior puede deberse a diversas razones:
  • El enrutador no posee suficiente RAM para aprender todos los prefijos (además recordar que es posible que el router tenga varias sesiones BGP)
  • Por ahorro de CPU
  • Porque el upstream provider a su vez no entrega toda la tabla de enrutamiento
  • Por simplicidad y sencillez


 Entendiendo la situación e independientemente de la razón que sea, el enrutador no aprende toda la tabla de enrutamiento.


Problema
  No aprender toda la tabla de enrutamiento puede traer algunos inconvenientes parciales pero que al final trae problemas de conectividad, quejas de los usuarios, inconvenientes de acceso a ciertos sitios, entre otros.


¿Por qué?
  Imaginemos la siguiente situación:
  1. Tengo un router (propiedad de EXAMPLE) en Internet que solo aprende la tabla parcial de enrutamiento
  2. El router propiedad de EXAMPLE quedó configurado solo para aprender redes “más grandes” que /21. Es decir, aprende redes /20, /19, /18, etc.  (evidentemente estamos hablando de IPv4)
  3. Debido a la configuración establecida en el punto “b”, el router no aprenderá prefijos de tamaño /21, /22, /23 ni /24
  4. Mientras tanto en otra parte del mundo, le acaban de secuestrar su red /21 a la empresa ACME (planteamos el caso como un secuestro pero podría ser una mala configuración)
  5. ACME decide realizar anuncios más específicos de su red original /21, es decir, anuncia 8 redes /24
  6. Por causa de los filtros configurados por EXAMPLE, nunca verá dichos anuncios /24 de ACME
  7. EXAMPLE seguirá aprendiendo la red /21 del secuestrador de la red. Lo que puede ocasionar que el tráfico hacia ACME puede ser potencialmente secuestrado (repito, se entiende que esta situación es potencial, no necesariamente el tráfico irá hacia el atacante)


Diagrama:
  El siguiente diagrama representa la hipótesis planteada en el punto anterior de manera gráfica para facilitar su comprensión.
Articulo BPG.png

Recomendación
 Realizaremos la siguiente recomendación en base a algunas experiencias vividas, teniendo en cuenta que solo aplican al caso de cuando no se pueda aprender/recibir la tabla completa de BGP:
  1. No filtrar permitiendo redes menos específicas. Es conveniente aprender redes más chicas, es decir: /24, /23, /22.
  2. Filtrar por AS_PATH de profundidad.
  3. Crear los ROAs respectivos a los prefijos (RPKI).


Algunos ejemplos (Cisco like)
1)  Solo queremos aprender redes entre /22 y /24 (hay otras maneras de hacer esto):

router bgp 65002
neighbor 10.0.0.1 remote-as 65001
neighbor 10.0.0.1 route-map FILTRO-IN in
!
ip prefix-list REDESCHICAS seq 5 permit 0.0.0.0/0 ge 22 le 24
!
route-map FILTRO-IN permit 10
match ip address prefix-list REDESCHICAS
!


2) Solo queremos aprender dos AS de profundidad (hay otras maneras de hacer esto):


router bgp 65001
neighbor 10.0.0.2 remote-as 65002
neighbor 10.0.0.2 route-map ASFILTER-IN in
!
ip as-path access-list 5 permit ^[0-9]+_$
ip as-path access-list 5 permit ^[0-9]+ [0-9]+_$
!
route-map ASFILTER-IN permit 10
match as-path 5
!


Mas información



Autores
- Dario Gomez
- Alejandro Acosta (@ITandNetworking)

martes, 6 de septiembre de 2016

Ejemplo: Linux y Network Prefix Translation (NPT)

Introducción:
En este post voy a intentar explicar brevemente que es NPT, por qué es útil y finalmente dejaré un pequeño ejemplo que espero sea de utilidad.


¿Qué es NPT?
NPT por sus siglas en Inglés significa Network Prefix Translation, algunos lo podrás comparar con NAT en IPv6.., y bueno,., es medianamente cierto. Siendo la palabra “medianamente” perfectamente utilizada en la oración previa.


En NPT básicamente lo que se busca es traducir la dirección origen en un datagrama IPv6, pero particularmente la sección del prefijo de red (NET ID) dejando la parte del IID (Host ID) sin modificación.


¿Por qué hacer NPT?
Existen varias razones. Voy a mencionar solo dos.


  1. Estoy en una red con dos proveedores de Internet (no tengo IPs propias ni ASN), pero necesito alguna redundancia para salir a Internet. El equipo de borde en vez de realizar un NAT con sobre de carga de puertos a una sola dirección IP (con todos los problemas y limitantes que esto ocasiona) solo modifica los primeros bits del la dirección (digamos, los primeros 64 bits solo como manera de ejemplo).
  2. Si necesitar hacer “renumbering” de tu red pero tienes IPs del tipo ULA (u otra propia quizas) tu vida será mucho más sencillo al solo tener que modificar el traductor NPT y no hacer re-enumeración de toda la red.


Diagrama ejemplo


Configurando un equipo Linux para hacer NPT:


Los pasos para configurar NPTv6 (o NPT) en Linux son muy sencillos. Debes hacerlo tanto de paquetes salientes como de paquetes entrantes.


#From internal network to external Network
ip6tables -t nat -A POSTROUTING -d 2000::/3 -s 2001:db8:AAAA:AAAA::/64 -j NETMAP
--to 2001:db8:CCCC:CCCC::/64;


#From external network to internal network
ip6tables -t nat -A PREROUTING -s 2000::/3 -d 2001:db8:CCCC:CCCC::/64 -j NETMAP
--to 2001:db8:AAAA:AAAA::/64;


Mas info:


Y por supuesto el RFC mismo:

sábado, 24 de octubre de 2015

Draytek Vigor 2920 y tunel IPv6 hacia Hurricane Electric

Introducción:
  En el presente post vamos a explicar como levantar un tunel IPv6 dentro de IPv4 hacia Hurricane Electric.

Pasos:

Del lado de he.net
1) Primero es necesario tener una cuenta tunnel en www.he.net.
2) Luego es necesario crear un tunel regular






3) Luego llenar los datos: correspondientes a la información del tunel



4) Posteriormente debes conseguir la información correspondiente a tu tunel aquí:


5) Y en la página siguiente después de hacer click sobre el nombre del tunel:





Nótese los números 1, 2, 3 que fueron añadidos. Esta misma información la necesitaremos más adelante.


Del lado del 2920/del equipo Draytek con Vigor:

6) Ir a: WAN --->  Internet Access --> IPv6


7)  En la siguiente panatalla debes llenar los siguientes datos. Necesitas la información tomada en el paso 5. He colocado los números para una fácil comprensión:




Puedes hacer otras cosas con la longitud prefijos pero colocando /64 es suficiente.


8) El router se va a reiniciar.


Para probar:
Linux:
  ping6 www.lacnic.net

Windows:
  ping -6 www.lacnic.net


Referencias:

Basado en experiencia propia y: http://kb.networksystemssolutions.info/index.php/IPv6


miércoles, 23 de septiembre de 2015

Monitoreando IPv4 e IPv6 con sFlow

Introducción

Este primer artículo tiene como objetivo presentar de manera práctica cómo monitorear tráfico de una interfaz de red con doble pila configurada (Dual-Stack), IPv6 e IPv4, a través de la tecnología sFlow.

sFlow es una tecnología de muestreo de paquetes que se puede implementar en una amplia gama de dispositivos desde equipos de capa 2 hasta equipos de alto desempeño como enrutadores de core. Debido a la incorporación de redes de alta velocidad, el muestreo de paquetes ha sido ampliamente reconocido como la solución más escalable, precisa y completa para el monitoreo de redes.

Si bien la metodología de muestreo de paquetes está incrustada dentro del elemento de red (por ejemplo, el enrutador o switch), el análisis de tráfico se realiza realmente en un equipo diferente, normalmente un servidor. Esto permite mayor escalabilidad y capacidad de respuesta en tiempo real sin afectar el desempeño de los enrutadores, especialmente a altas velocidades de tráfico.

Los diferentes componentes del sistema sFlow: son el generador sFlow, el agente sFlow, y el colector sFlow:

  • El generador de sFlow es el elemento de red que genera muestras de tráfico. La toma de muestras de paquetes se realiza típicamente en hardware para proporcionar un rendimiento a velocidad de cable (wire-speed).
  • El agente sFlow es un proceso de software que se ejecuta como parte del software de gestión de red dentro del elemento de red.  Los agentes sFlow en enrutadores y switches en toda la red envían continuamente un flujos de datagramas sFlow a un colector sFlow centralizado. Los contadores de interfaz y las muestras de flujo se combinan en datagramas sFlow, que requieren muy poco procesamiento. Los datos se empaqueta en datagramas sFlow, que se envían de inmediato en la red. Esto reduce al mínimo la carga en la memoria y procesador de los agentes sFlow .
  • El software colector de sFlow analiza los datagramas recibidos de cada agente sFlow y los presenta en tiempo real, permitiendo la vista de los flujos de tráfico de toda la red. Varias soluciones de colectores y software analizador de sFlow están disponibles comercialmente, así como en software libre.

La definición de flujos de tráfico a través de esta tecnología se puede realizar de numerosas maneras. Tradicional implica una clave en que el flujo se define como una secuencia unidireccional de tramas que comparten los siguientes valores:

  • Dirección MAC de origen
  • Dirección MAC de destino.
  • Tipo de Ethernet.
  • VLAN y prioridad.
  • Dirección IPv6 ó IPv4 de origen.
  • Dirección IPv6 ó IPv4 de destino.
  • Puerto UDP o TCP de origen.
  • Puerto UDP o TCP de destino.
  • Protocolo IP (IPv4), Next header (IPv6).
  • Interfaz (SNMP inputifindex, outputifindex).
  • Tipo de servicio IP.
  • Tipo de queries DNS.
  • Entre otras.

Cuáles son los beneficios

El establecimiento de sFlow nos permite contar con una visibilidad completa y en tiempo real de toda la infraestructura de red, coadyuvando entre muchas cosas:

  • Monitoreo de la red, servidores, servicios, ataques e intrusiones desde una sola consola.
  • Identificar fácilmente las redes, computadoras, servidores y puntos de almacenamiento.
  • Supervisar el rendimiento de la telefonía IP, videoconferencias, almacenamiento, cómputo , entre otros dispositivos de red.
  • Identificar la congestión y garantizar la calidad del servicio.
  • Identificar los recursos sobre utilizados y mejorar su eficiencia.
  • Analizar la distribución de contenidos por Multicast.
  • Analizar e implementar ingeniería de tráfico en redes MPLS.
  • Monitoreo de VLAN, QinQ, redes Metroethernet, etcétera.
  • Detectar asimetrías en el enrutamiento.
  • Analizar la conveniencia al momento de interconectar nuevos peers.
  • Asegurar cuotas de tráfico discriminado a través de la capa de aplicación.
  • Inspeccionar y dar seguimiento de usuarios.

Qué necesitamos

Como objeto de esta demostración se requerirá de los siguientes recursos:

  1. Equipo enrutador o switch con soporte de sFlow.
  2. Servidor Linux de la plataforma de su preferencia.
  3. La instalación de un colector de sFlow dentro del servidor Linux, en particular el colector llamado sFlow-RT, consulte:http://www.inmon.com/products/sFlow-RT.php
  4. Un equipo de cómputo con navegador web.


Para obtener una lista de colectores disponibles, consulte:
http://www.sflow.org/products/collectors.php

El estándar, de la industria, sFlow se encuentra actualmente en la versión 5. Para obtener más información, consulte:
http://www.sflow.org


Cuáles son los pasos que tenemos que seguir

  1. Como primer paso realizaremos la configuración del enrutador, para ello utilizaremos como ejemplo un enrutador MLXe-4 de la marca Brocade con la versión de sistema operativo  5.5.0T165.
     a. Desde línea de comando (CLI) ejecutaremos las siguientes instrucciones, en modo de configuración global :
       i. Habilitar sFlow en el equipo:

         R1(config)# sflow enable
       ii. Configurar la dirección IPv6 ó IPv4 del servidor que tendrá el rol de colector sFlow y a donde se enviará los      datagramas de sFlow:
R1(config)# sflow destination 192.168.105.33
ó
R1(config)# sflow destination ipv6 FE80::AA8E:F8FF:FE73:B700
iii. Es importante configurar los intervalos o frecuencia en la que se enviarán los datagramas de sFlow (definida en segundos):
R1(config)# sflow polling-interval 10
iv. Otro parámetro importante de la configuración es el denominador de muestreo, que es de 1/N, es decir, por cada N número de tramas que pasan por una interfaz se tomará una sola, esta muestra será registrada y enviada al colector de sFlow. Este valor dependerá de la velocidad del puerto al que será configurado (para más información consultar las recomendaciones del fabricante):
R1(config)# sflow sample 512

b. Desde CLI ejecutaremos el siguiente comando, en modo de configuración dentro de la interfaz de red que nos interesa monitorear:
R1(config-if-e10000-4/4)# sflow forwarding

La configuración final quedará de la siguiente manera:

sflow enable
sflow destination 192.168.105.33
sflow polling-interval 10
sflow sample 512
!
interface ethernet 4/4
port-name ISP1
enable
sflow forwarding
!

2. Una vez realizado el paso 1, el enrutador comenzará enviar los datagramas de sFlow al colector de flujos. El siguiente paso es configurar el software sFlow-RT para que pueda analizar el tráfico, por lo que será necesario entrar al siguiente URI (servidor en que instalamos el colector):

http://192.168.105.33:8008/flow/html


    1. Para comenzar a obtener los valores de download y upload que pasan por nuestra interfaz troncal recién habilitada con sFlow, configuraremos los siguientes parámetros dentro de la interfaz web del colector de flujos, particularmente dentro del apartado Flows, llenando el siguiente formulario web:
      i. Name: IPv6stack
      ii. Keys: stack
      iii. Value: bytes
      iv. Filter: stack=eth.ip6.tcp|stack=eth.ip6.udp|stack=eth.ip6.icmp6
    2.
      Presionamos el botón Submit.

    3. De la misma manera agregaremos otro registro en el formulario para el stack IPv4:
      i. Name: IPv4stack
      ii. Keys: stack
      iii. Value: bytes
      iv. Filter: stack=eth.ip.tcp|stack=eth.ip.udp|stack=eth.ip.icmp
    4.
      y finalmente presionamos el botón Submit.

      Nota:
      El parámetro value puede ser configurado con cualquier de los siguientes atributos: frames (frames per second), bytes (Bytes per second), requests, duration.

      El resultado final quedará de la siguiente manera:



    1. Una vez configurado los flujos, podemos dar un click al registro IPv6stack o IPv4stack y comenzaremos observar en tiempo real los Bytes por segundo que están pasando por la interfaz de acuerdo al stack seleccionado, mostrando los siguientes resultados:

Para poder observar gráficas en tiempo real a través del sFlow-RT, en nuestro navegador deberemos colocar los siguientes URI:


http://192.168.105.33:8008/metric/ALL/sum:IPv6stack/html




http://192.168.105.33:8008/metric/ALL/sum:IPv4stack/html


Con esto concluimos la configuración básica de sFlow, ahora podemos identificar cuántos Bytes por segundo están pasando por la interfaz de red, de la misma manera podemos configurar más flujos con diferentes value por ejemplo frames, para obtener las tramas por segundo que pasan por la misma. Por último, si nos interesa conocer los top senders de las direcciones IPv6 ó IPv4, podemos configurar más flujos en el colector, por ejemplo:

Name: IPv6topsender
Keys: ip6source,ip6destination,ip6nexthdr
Value: bytes

finalmente presionamos el botón Submit. Con el cual obtendremos la lista de las direcciones que más descargan o suben información en IPv6 ó IPv4, en este caso por ejemplo el protocolo IPv6:




En posteriores artículos se compartirá cómo:
Generar históricos de la información, así como gráficas personalizadas a través de CACTI, InfluxDB o programación con Python y RRDTools; en base a valores obtenidos por las open northbound APIs del colector sFlow-RT.
Desarrollar aplicaciones SDN con Python, sFlow-RT y OpenFlow 1.3, para detener, redireccionar o dar calidad de servicio al tráfico que pasa por switches y/o enrutadores mediante una controladora SDN, a partir de eventos detectados por un colector de sFlow.


Autor: Jaime Olmos
Revisado: Alejandro Acosta, Azael Fernández y José Luis Gaspoz.
