Policy Based Routing, HSRP y redundancia. Cisco

Necesidad
Contar con dos routers y una dirección IP en Standby (HSRP), donde ciertas redes origen enrutarlas por el Carrier A y otras redes por el Carrier B, sin embargo en caso de fallar algún proveedor funcione la redundancia.
En el caso descrito anteriormente no se puede utilizar un protocolo de enrutamiento dinámico porque se desea enrutar por dirección fuente. Por otro lado, si pueden existir otros modos de realizar esta tarea.

Escenario

2 Router Cisco 1841
2 Enlaces WAN
HSRP
Redes a enviar por el Carrier 1:
10.1.0.0 0.0.255.255
192.168.30.0 0.0.0.255
Redes a enviar por el Carrier 2:
10.144.192.0 0.0.15.255

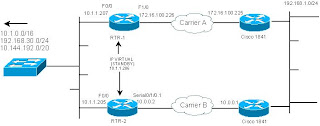

Diagrama





Procedimiento

Lo primero que haremos es configurar la parte de HSRP. Para ello utilizaremos la siguiente configuración:

En RTR-1
interface FastEthernet0/0
description TO-LAN
ip address 10.1.1.207 255.255.0.0
standby 1 ip 10.1.1.206
standby 1 timers 1 5
standby 1 priority 110
standby 1 preempt
standby 1 authentication CISCO
standby 1 track 1 decrement 20

En RTR-2
interface FastEthernet0/0
description TO-LAN
ip address 10.1.1.204 255.255.0.0
standby 1 ip 10.1.1.206
standby 1 timers 1 5
standby 1 preempt
standby 1 authentication CISCO

Con la configuración anterior tendremos en RTR-1 el IP 10.1.1.207 y en RTR-2 el IP 10.1.1.204. El IP virtual es el 10.1.1.206

2) Indicarle a cada router como alcanzar la WAN del router contrario e indicarles las listas de acceso:

En RTR-1
ip route 10.0.0.1 255.255.255.255 10.1.1.204
access-list 120 REMARK Por el carrier 1
access-list 120 permit ip 10.1.0.0 0.0.255.255 any
access-list 120 permit ip 192.168.30.0 0.0.0.255 any

access-list 121 REMARK Por el carrier 2
access-list 121 permit ip 10.144.192.0 0.0.15.255 any

En RTR-2
ip route 172.16.100.225 255.255.255.255 10.1.1.207
access-list 120 REMARK Por el carrier 1
access-list 120 permit ip 10.1.0.0 0.0.255.255 any
access-list 120 permit ip 192.168.30.0 0.0.0.255 any

access-list 121 REMARK Por el carrier 2
access-list 121 permit ip 10.144.192.0 0.0.15.255 any

3) Es necesario habilitar SLA (Service Level Agreement) y tracks en los routers para mantener el monitoreo vía ping de los enlaces WAN en cada router. Esto es necesario para que a través de PBR los route-maps puedan tomar la decisión de por donde enrutar los paquetes.

En RTR-1

ip sla monitor 2
type echo protocol ipIcmpEcho 172.16.100.225
timeout 1000
threshold 50
frequency 3
ip sla monitor schedule 2 life forever start-time now

ip sla monitor 3
type echo protocol ipIcmpEcho 10.0.0.1
timeout 1000
threshold 50
frequency 3
ip sla monitor schedule 3 life forever start-time now

track 2 rtr 2 reachability
track 3 rtr 3 reachability

En RTR-2

ip sla monitor 2
type echo protocol ipIcmpEcho 10.0.0.1
timeout 1000
threshold 50
frequency 3
ip sla monitor schedule 2 life forever start-time now

ip sla monitor 3
type echo protocol ipIcmpEcho 172.16.100.225
timeout 1000
threshold 50
frequency 3
ip sla monitor schedule 3 life forever start-time now

track 2 rtr 2 reachability
track 3 rtr 3 reachability

En el ejemplo anterior, en ambos routers se estan monitoreando los IPs WAN vía ping con un timeout de 1000 ms, un umbral de 50 ms cada 3 segundos.

4) Configurar los route-maps en cada router

RTR-1

route-map CARRIER permit 5
match ip address 120
set ip next-hop verify-availability 172.16.100.225 10 track 2
set ip next-hop verify-availability 10.0.0.1 20 track 3

route-map CARRIER permit 10
match ip address 121
set ip next-hop verify-availability 10.1.1.207 10 track 3
set ip next-hop verify-availability 172.16.100.225 20 track 2

RTR-2

route-map CARRIER permit 5
match ip address 121
set ip next-hop verify-availability 10.0.0.1 10 track 2
set ip next-hop verify-availability 10.1.1.207 20 track 3

route-map CARRIER permit 10
match ip address 120
set ip next-hop verify-availability 10.1.1.207 10 track 3
set ip next-hop verify-availability 10.0.0.1 20 track 2


5) Finalmente es necesario aplicar el comando ip policy route-map en la interfaz f0/0 en cada router

#conf termin
(config)#inter f0/0
(config-if)#ip policy route-map CARRIER

Explicación
Ahora bien, vamos a intentar correr esto en frio:
1) El host 10.1.0.100 envia un paquete a la red 192.168.1.0
2) El paquete lo recibe RTR-2 por la interfaz F0/0
3) La politica es aplicada según el route-map CARRIER
4) En RTR-1, el route-map CARRIER identifica la red origen 10.1.0.100 y coloca como next-hop el IP 10.1.0.207
5) Lo recibe la interfaz f0/0 de RTR-1 quien nuevamente aplica la politica CARRIER y sabe que debe enviar el paquete por la interfaz F0/1 con next-hop 172.16.100.225

Ahora bien, vamos a intentar correr esto en frio con el enlace f0/1 caido en RTR-1:

1) El host 10.1.0.100 envia un paquete a la red 192.168.1.0
2) El paquete lo recibe RTR-2 por la interfaz F0/0
3) La politica es aplicada según el route-map CARRIER. El route-map sabe que no puede ser alcanzado el IP 172.16.100.225 gracias a los comandos SLA previamente configurados (el router cada 3 segundos verifica si puede hacerle ping a este IP).
4) El route-map CARRIER identifica la red origen 10.1.0.100 y coloca como next-hop el IP 10.0.0.1

Verificacion
1) Traceroute desde las redes pertinentes
2) #show track 2
3) #show track 3
